OHNE GEWINDE

Threadless Headset P502A 344

P502A-344

ZS44/28.6 | EC44/40

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ 1-1 / 8 " zu 1,5"
➤ Konisch-Steuerer
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 44
➤ Crown Cone: 39.8
➤ Höhe: 16

Technische Diagramme

Threadless Headset P502A

PZ-502A

EC34/28.6 | ZS44/30

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ 1-1 / 8 " zu 1,5"
➤ Steuerrohr mit Gewinde
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34/44
➤ Crown Cone: 30
➤ Höhe: 19.2

Technische Diagramme

Threadless Headset PZ 344A

PZ-344A

EC34/28.6 | EC44/40

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ 1-1 / 8 " zu 1,5"
➤ Steuerrohr mit Gewinde & Steuerer
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34/44
➤ Crown Cone: 39.8
➤ Höhe: 31

Technische Diagramme

Threadless Headset D510a 1

D510A-1

EC34/28.6 | EC44/40

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ 1-1 / 8 " zu 1,5"
➤ Steuerrohr mit Gewinde
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34/44
➤ Crown Cone: 39.8
➤ Höhe: 28.2

Technische Diagramme

Threadless Headset

D510A

EC34/25.4 | EC34/30

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 28

Technische Diagramme

Threadless Headset

D510A

EC34/25.4 | EC34/30

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 28

Technische Diagramme

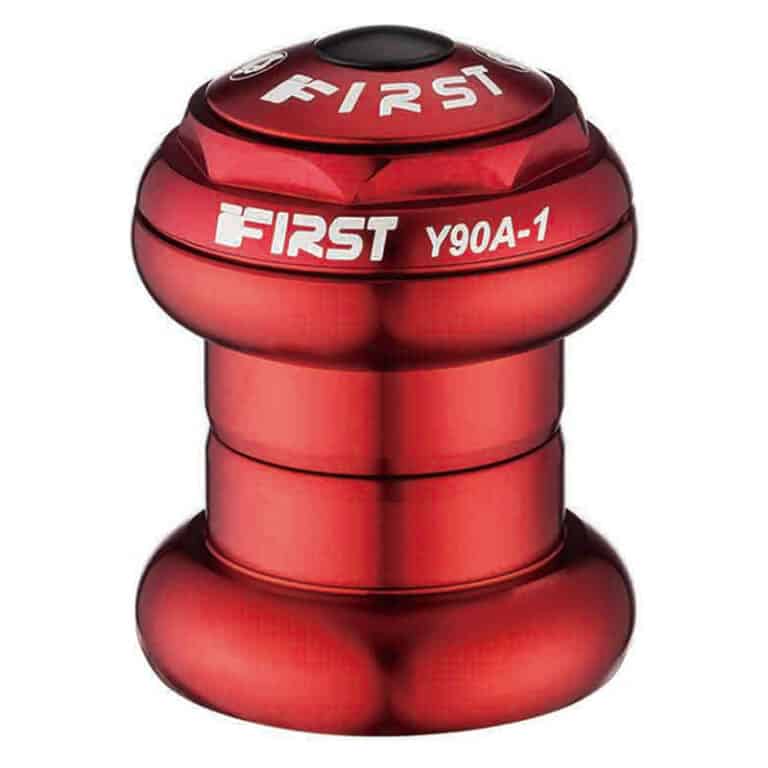

Threadless Headset

Y90A-1

EC29/25.4 | EC29/27
EC30/25.4 | EC29/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1"
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 28.8

Technische Diagramme

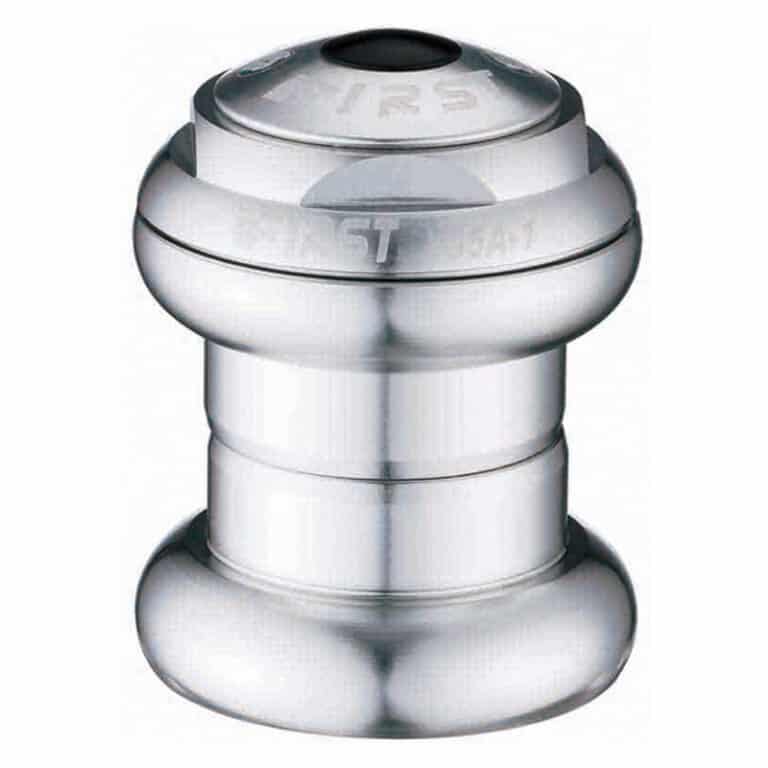

Threadless Headset

Y95A-1

EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1"
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 29.1

Technische Diagramme

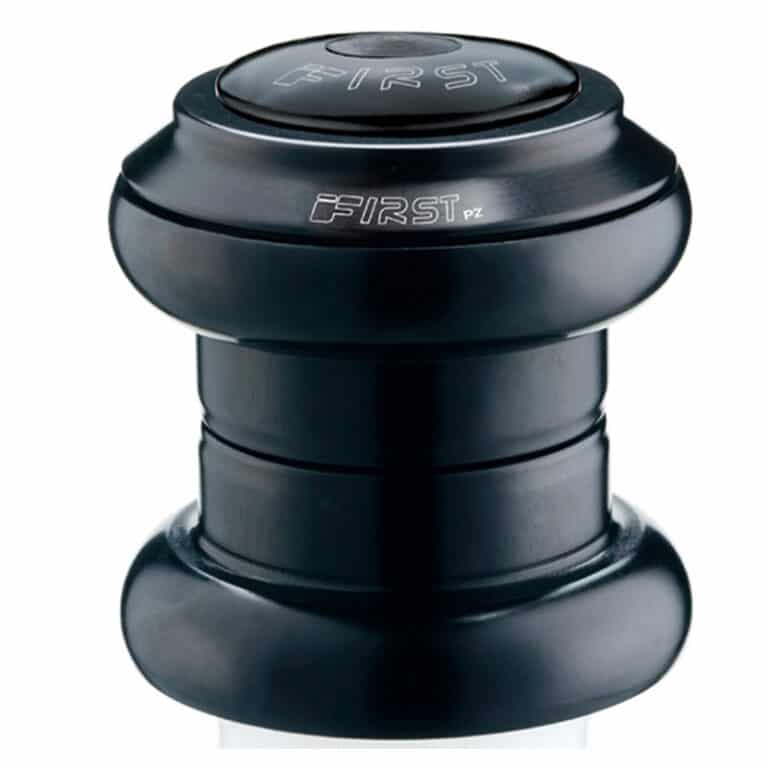

Threadless Headset

PZ

EC34/28.6 | EC34/30
EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 28.7

Technische Diagramme

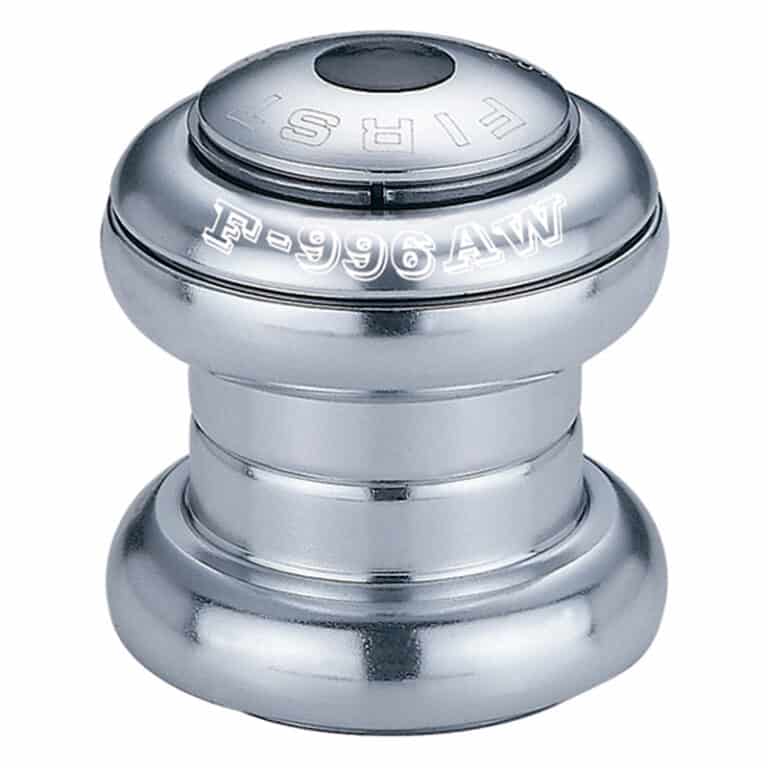

Threadless Headset

F-996AW

EC34/28.6 | EC34/30


➤ Legierte Kappe/Schale
➤ Ball Retainers
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 28.9

Technische Diagramme

Threadless Headset

F-997AW

EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Ball Retainers
➤ Obere Mutter: 1"
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 29

Technische Diagramme

Threadless Headset

UN-02

EC34/28.6 | EC34/30



➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 26.8

Technische Diagramme

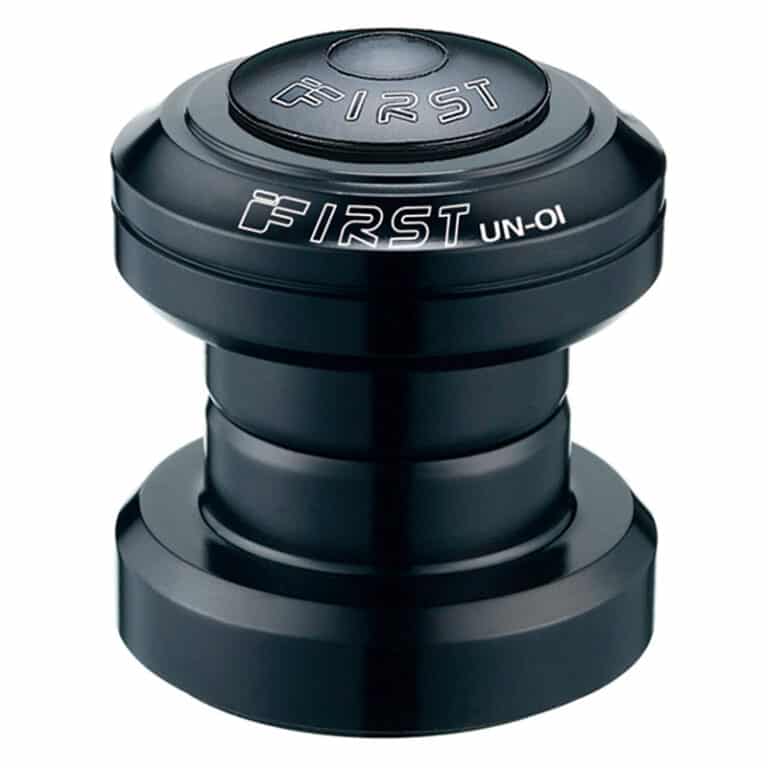

Threadless Headset

UN-01

EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Ball Retainers
➤ Obere Mutter: 1"
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 26

Technische Diagramme

Threadless Headset

PP

EC34/28.6 | EC34/30
EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 29.9

Technische Diagramme

Threadless Headset

PQ

EC29/25.4 | EC29/27
EC30/25.4 | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1"
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 26.1

Technische Diagramme

Threadless Headset

DP

EC34/28.6 | EC34/30
EC34/28.6 | EC34/30

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 29.9

Technische Diagramme

Threadless Headset

Z

EC34/28.6 | EC34/30

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 23.1

Technische Diagramme

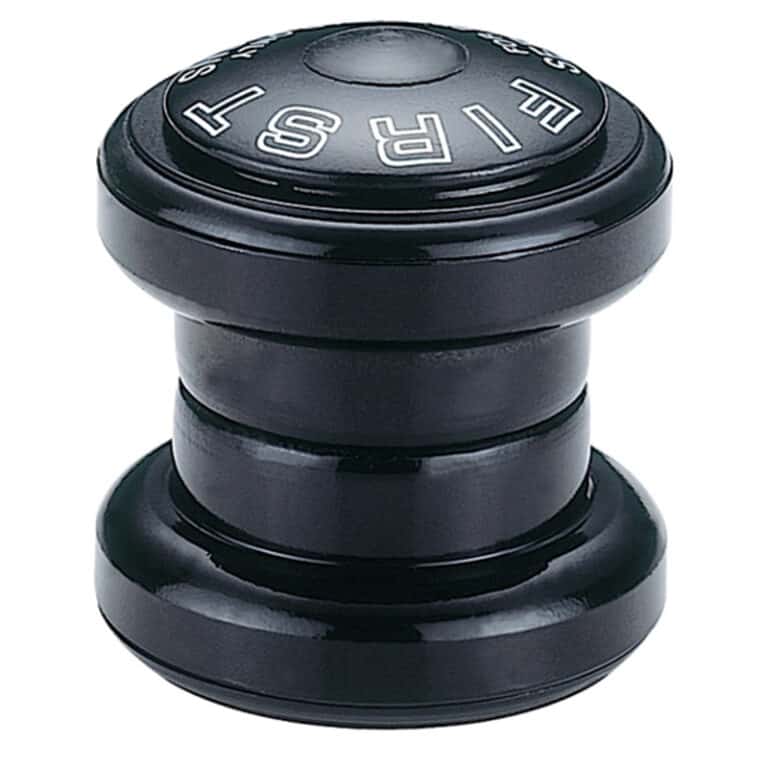

Threadless Headset

Z1

EC29/25.4 | EC29/27

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 1"
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 21.6

Technische Diagramme

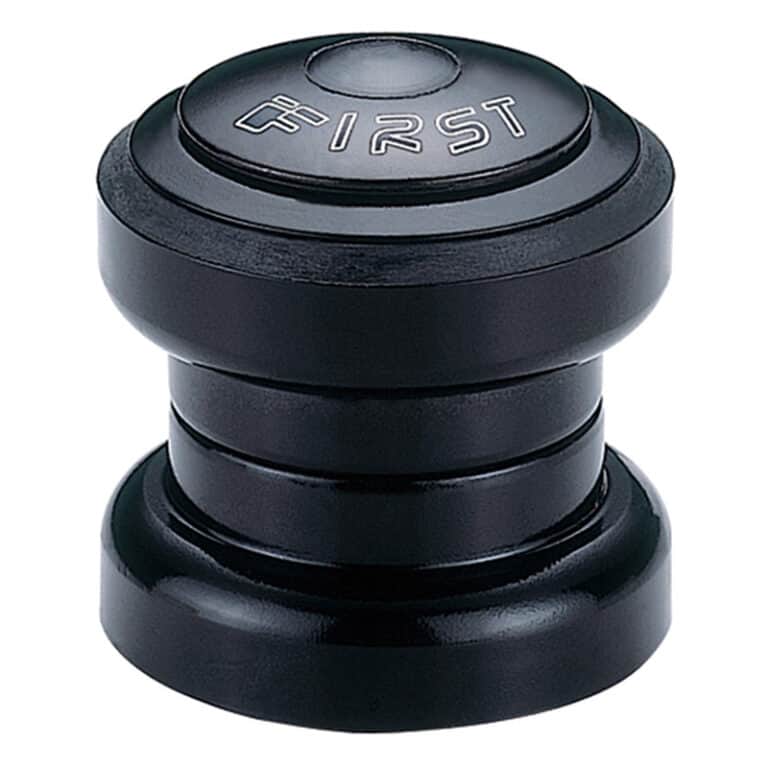

Threadless Headset

BI

EC34/28.6 | EC34/30
EC29/25.4 | EC29/27

➤ Stahl
➤ Patronenlager
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 27.8

Technische Diagramme

Threadless Headset

F-991SW

EC34/28.6 | EC34/30
EC34/28.6 | EC34/30

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 1-1/8″
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 26.2

Technische Diagramme
