MIT GEWINDE

Threaded Headset

Y90A

EC29/25.4-24tpi | EC29/27
EC30/25.4-24tpi | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 22.2
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 34.7

Technische Diagramme

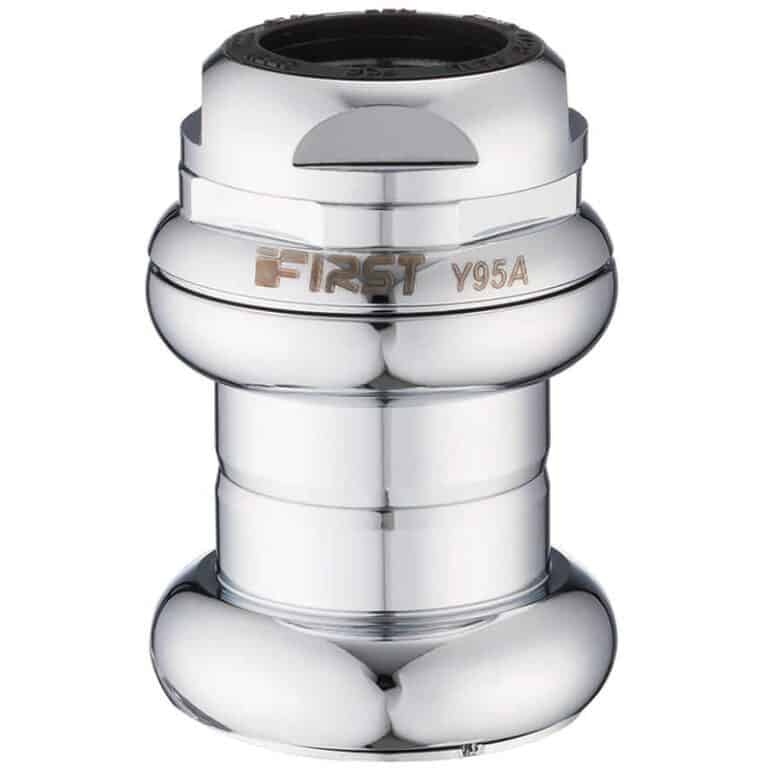

Threaded Headset

Y95A

EC29/29.4-24tpi | EC29/27
EC30/25.4-24tpi | EC30/26

➤ Legierte Kappe/Schale
➤ Abgedichtete Lager
➤ Obere Mutter: 22.2
➤ Schale O.D: 30/30.2
➤ Crown Cone: 27/26.4
➤ Höhe: 36

Technische Diagramme

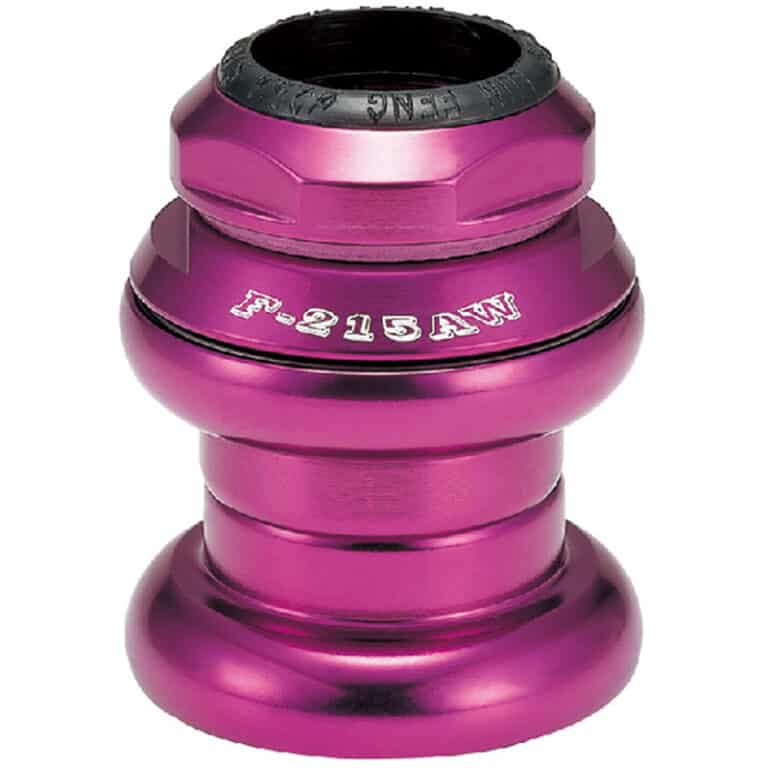

Threaded Headset

F-215AW

EC34/28.6-26tpi | EC34/30

➤ Legierte
➤ Abgedichtete Lager
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 39.4

Technische Diagramme

Threaded Headset

F-216AW

EC29/29.4-24tpi | EC29/27
EC30/25.4-24tpi | EC30/26

➤ Legierte
➤ Abgedichtete Lager
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 39

Technische Diagramme

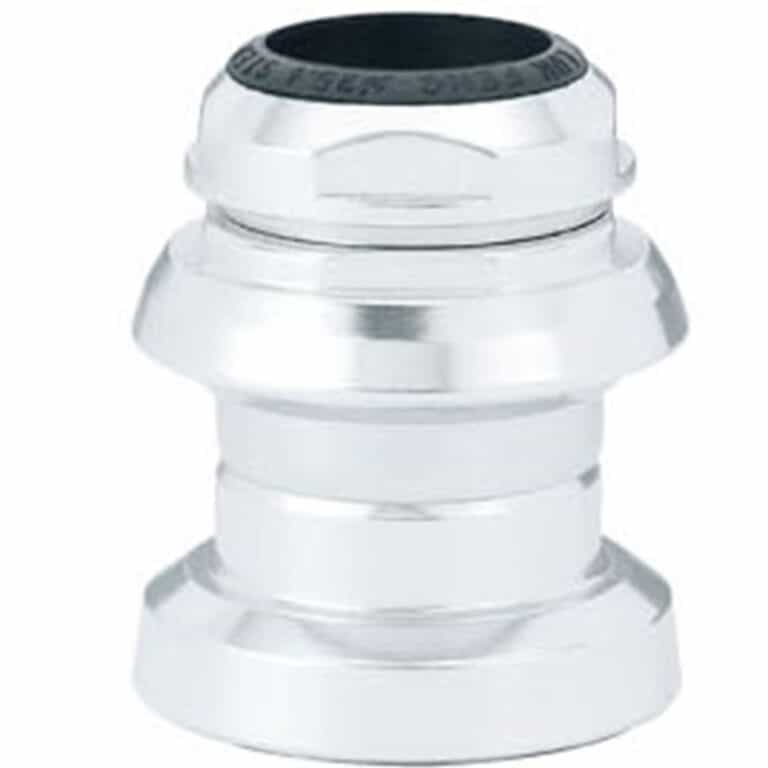

Threaded Headset

F-978AW

EC34/28.6-26tpi | EC34/30

➤ Legierte
➤ Ball Retainers
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 35.8

Technische Diagramme

Threaded Headset

F-979AW

EC29/25.4-24tpi | EC29/27

➤ Legierte
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 36.6

Technische Diagramme

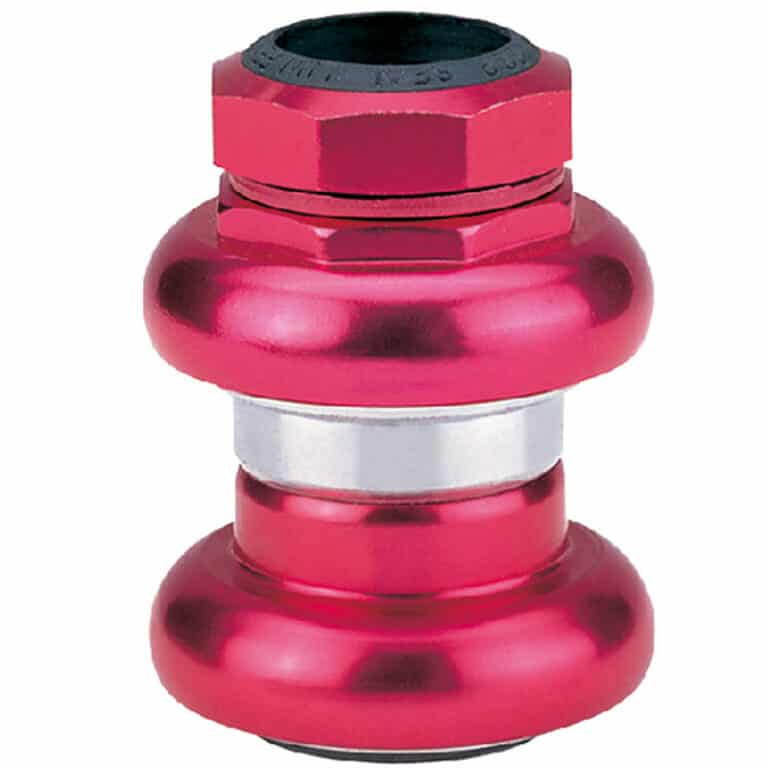

Threaded Headset

LF-867AW

EC34/28.6-26tpi | EC34/30

➤ Legierte
➤ Ball Retainers
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 38.6

Technische Diagramme

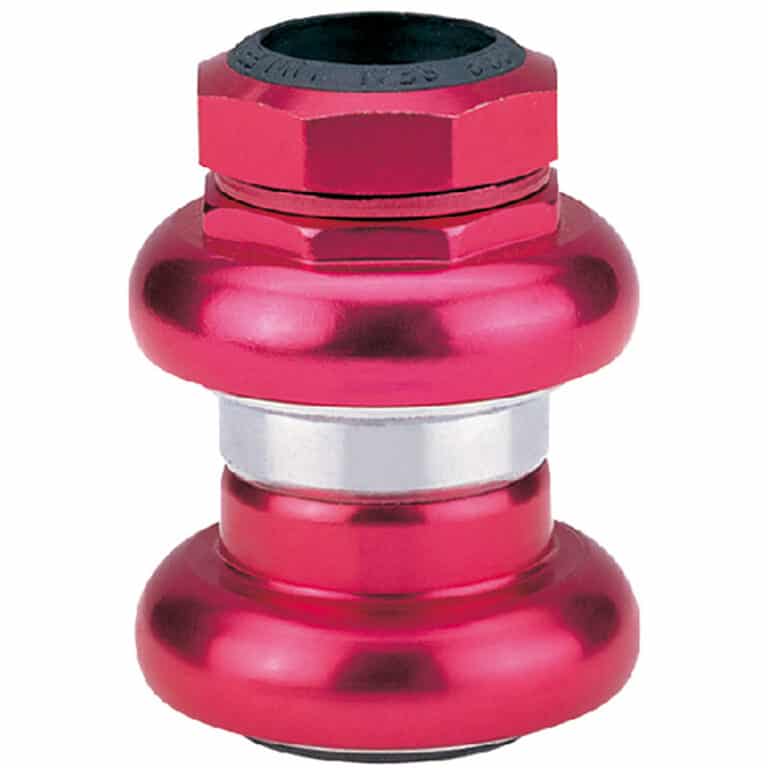

Threaded Headset

LF-9001AW

EC29/25.4-24tpi | EC29/27

➤ Legierte
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 36.8

Technische Diagramme

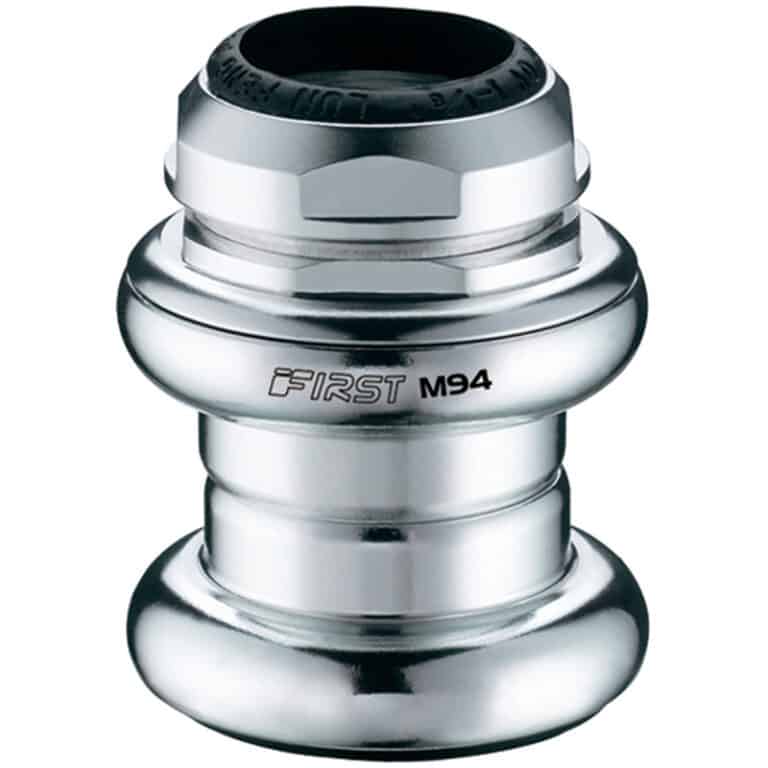

Threaded Headset

M94

EC34/28.6-26tpi | EC34/30

➤ Legierte
➤ Ball Retainers
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 38

Technische Diagramme

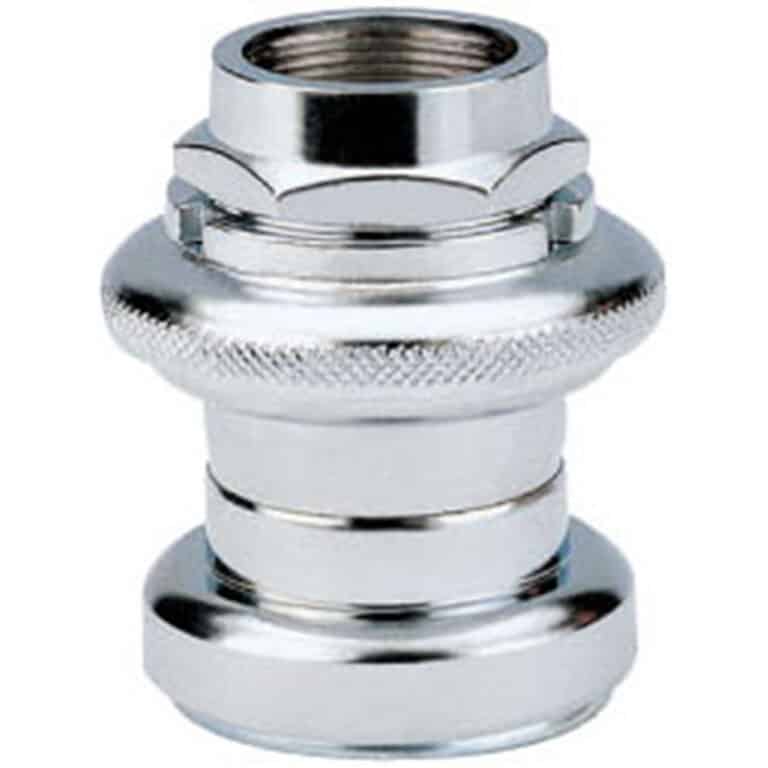

Threaded Headset

LF-844

EC29/25.4-24tpi | EC29/27

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 35.7

Technische Diagramme

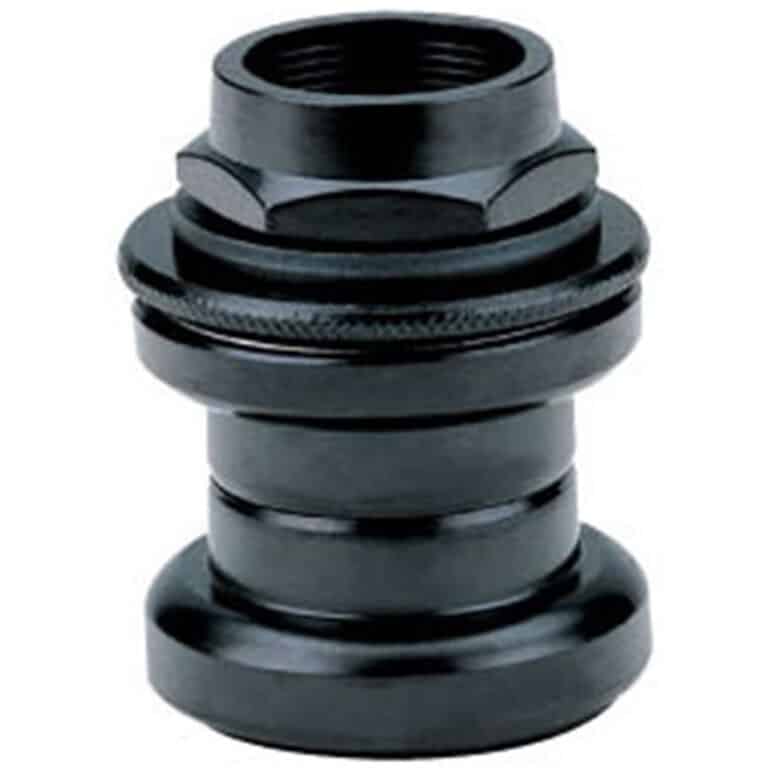

Threaded Headset

LF-842E | LF-842EA | LF-842EH

EC29/25.4-24tpi | EC29/27

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30 | 32.5 | 34
➤ Crown Cone: 27
➤ Höhe: 34.9

Threaded Headset

F-973SW

EC34/28.6-26tpi | EC34/3

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 34.3

Technische Diagramme

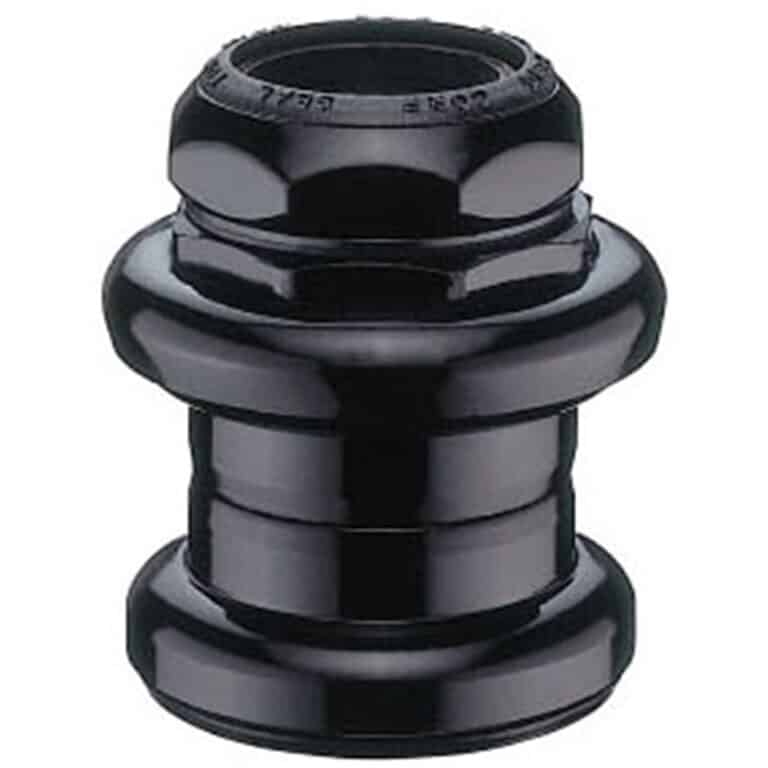

Threaded Headset

F-974EW | F-974EAW | F974EHW

EC29/25.4-24tpi | EC29/27

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30 | 32.5 | 34
➤ Crown Cone: 27
➤ Höhe: 34.4

Technische Diagramme

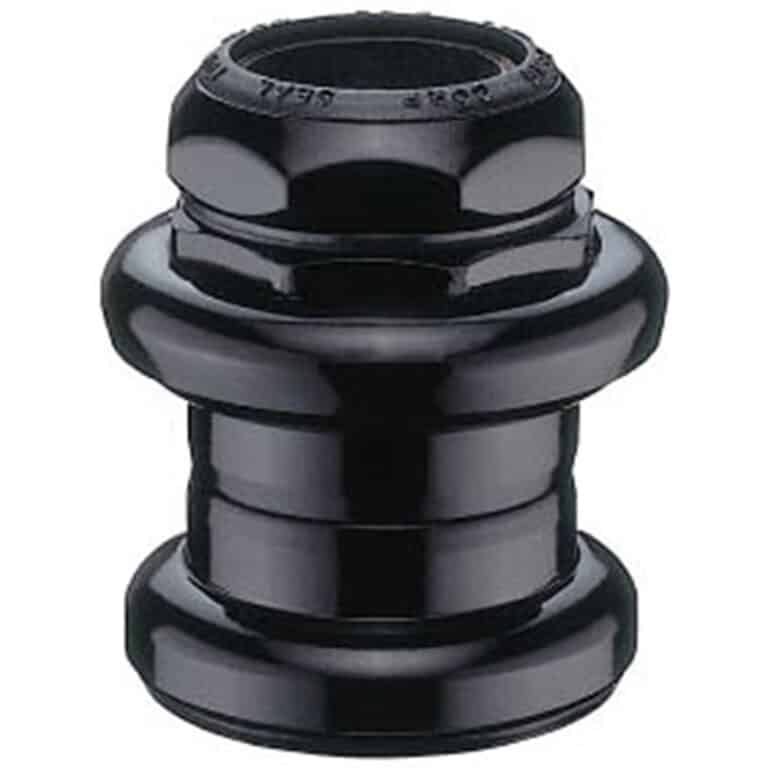

Threaded Headset

F-985SW

EC34/28.6-26tpi | EC34/30

➤ Stahl
➤ Patronenlager
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 38.3

Technische Diagramme

Threaded Headset

F-986SW

EC29/25.4-24tpi | EC29/27

➤ Stahl
➤ Patronenlager
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 38.4

Technische Diagramme

Threaded Headset

F-208SW

EC34/28.6-26tpi | EC34/30

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 25.4
➤ Schale O.D: 34
➤ Crown Cone: 30
➤ Höhe: 32.6

Technische Diagramme

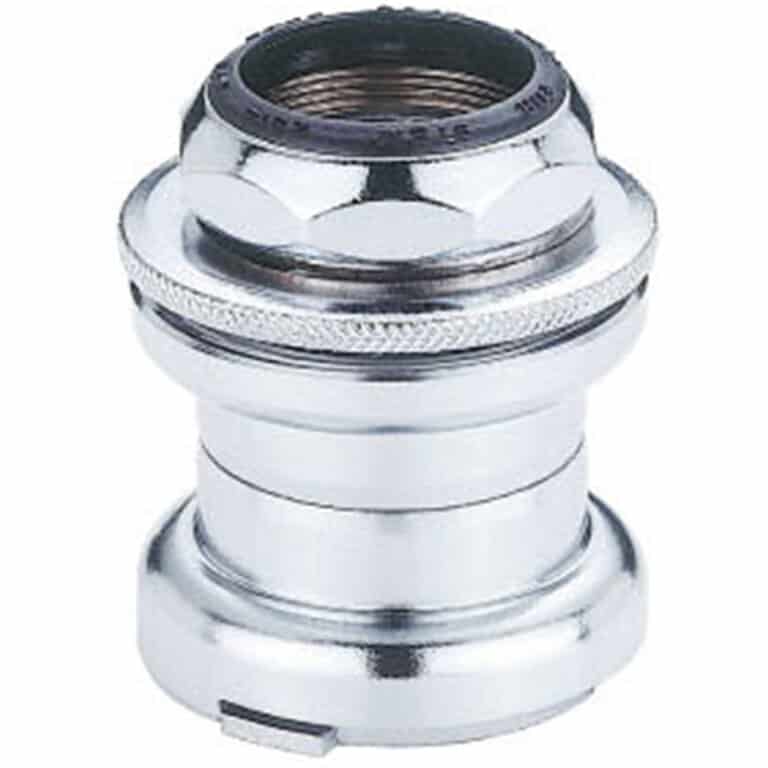

Threaded Headset

F-218SW

EC29/25.4-24tpi | EC29/27

➤ Stahl
➤ Ball Retainers
➤ Obere Mutter: 22.2
➤ Schale O.D: 30
➤ Crown Cone: 27
➤ Höhe: 30.4

Technische Diagramme
